涂料廢氣處理設計要求及鋪設施工的注意事項



本文詳細闡述了涂料廢氣處理的設計要求，包括廢氣收集、處理工藝選擇、處理設備設計等方面，同時深入探討了在廢氣處理系統鋪設施工過程中的注意事項，如施工準備、管道安裝、設備安裝調試以及安全防護等，旨在為涂料廢氣處理工程的設計和施工提供全面、系統的指導，確保廢氣處理系統能有效運行，達到環保排放標準。



 一、引言

涂料生產過程中會產生***量含有揮發性有機物（VOCs）、有害氣體和顆粒物的廢氣，這些廢氣未經處理直接排放會對環境造成嚴重污染，危害人體健康。因此，設計和建設一套科學合理、高效穩定的涂料廢氣處理系統至關重要。而在實際工程中，不僅要注重設計階段的合理性，施工過程的質量控制和安全管理同樣是保證廢氣處理系統正常運行的關鍵環節。



 二、涂料廢氣處理設計要求



 （一）廢氣收集設計要求

1. 收集方式

     應采用有效的廢氣收集系統，常見的有槽邊側吸罩、***吸罩等。對于涂料生產車間，根據生產工藝和廢氣產生源的分布，合理布置收集點，確保能夠***限度地收集廢氣。例如，在噴漆工位，可采用包圍式側吸罩，使噴漆過程中產生的廢氣得到有效捕捉，減少無組織排放。

     收集系統的風量設計要合理，需根據涂料使用量、噴漆作業時間、廢氣產生速率等因素進行計算。一般來說，要保證收集風速能夠?qū)U氣有效吸入收集管道，同時避免風速過***造成能耗浪費和對生產過程的干擾。通常槽邊側吸罩的吸入風速控制在 0.5  1.0m/s 左右，***吸罩的風速可根據具體情況在 0.3  0.8m/s 范圍選取。

2. 管道設計

     廢氣收集管道應采用耐腐蝕、不易積塵和便于清潔的材料，如不銹鋼或玻璃鋼等。管道的管徑要根據計算風量和風速確定，保證廢氣在管道內的流速均勻，一般主管道風速可設計在 10  15m/s 之間，支管道風速可適當降低。

     管道布局要合理，盡量減少彎頭和變徑，以降低阻力損失。同時，要設置必要的清理口和檢測孔，方便日后對管道進行清理和維護，以及檢測管道內的廢氣成分和流速等參數。

     為防止廢氣中的水汽凝結和腐蝕管道，管道應采取保溫措施，***別是在寒冷地區或廢氣溫度較低的情況下。保溫材料可選用橡塑海綿等，保溫層厚度應根據環境溫度和廢氣溫度差計算確定。



 （二）廢氣處理工藝設計要求

1. 工藝選擇原則

     根據涂料廢氣的成分、濃度、風量以及排放標準等因素，選擇合適的廢氣處理工藝。常見的處理工藝有吸附法、催化燃燒法、蓄熱式焚燒法（RTO）、生物法等。例如，對于低濃度、***風量的有機廢氣，吸附法是一種較為經濟有效的處理方式；而對于高濃度、小風量的廢氣，催化燃燒法或 RTO 工藝可能更為合適。

     處理工藝應具備可靠性和穩定性，能夠長期穩定運行，確保廢氣處理效果達到***家或地方規定的排放標準。同時，要考慮工藝的可操作性和維護便利性，便于日常運行管理和維護檢修。

2. 吸附法設計要求

     當采用活性炭吸附工藝時，活性炭的選型至關重要。應根據廢氣的成分和***性選擇具有高比表面積、強吸附性能和******耐磨性的活性炭。例如，對于含有較多苯系物廢氣的吸附，可選擇椰殼活性炭，其對苯系物具有******的吸附親和力。

     吸附裝置的設計要合理，包括吸附床的結構、尺寸和活性炭裝填方式等。吸附床應采用合理的氣流分布裝置，保證廢氣均勻通過活性炭層，提高吸附效率。一般吸附床的高度與直徑之比在 2  4 之間，活性炭裝填厚度根據處理風量和廢氣濃度確定，一般為 300  1000mm。

     要設置活性炭再生系統，當活性炭吸附飽和后，可通過蒸汽脫附等方式進行再生，恢復其吸附性能。再生過程中產生的高濃度有機廢氣可返回前端進行處理，實現資源的回收利用和節能減排。

3. 催化燃燒法設計要求

     催化劑的選擇是催化燃燒工藝的核心。應根據涂料廢氣的成分和反應條件，選擇具有高活性、高選擇性、穩定性***和抗毒性強的催化劑。例如，對于含烴類廢氣的催化燃燒，可選用貴金屬催化劑（如鉑、鈀等）或過渡金屬氧化物催化劑（如銅錳鈰等復合氧化物）。

     催化燃燒裝置的設計要確保廢氣在催化劑床層內能夠充分燃燒，達到規定的凈化效率。催化劑床層應采用合理的結構形式，如蜂窩狀或球狀催化劑填充床，以保證氣流均勻分布和較***的有效接觸面積。同時，要配備完善的溫度控制系統，防止催化劑因溫度過高而失活，一般催化燃燒反應溫度控制在 250  450℃之間。

     為保證催化燃燒裝置的安全運行，要設置相應的安全設施，如阻火器、防爆膜等，防止因廢氣中可燃物濃度過高或操作不當引發爆炸事故。

4. 蓄熱式焚燒法（RTO）設計要求

     RTO 系統的設計要考慮廢氣的流量、成分、熱值以及排放要求等因素。蓄熱體是 RTO 的關鍵部件，應選用蓄熱性能***、換熱效率高、耐高溫和耐腐蝕的材料，如陶瓷蓄熱體。蓄熱體的比熱容要***，以保證能夠有效儲存和釋放熱量，提高廢氣焚燒的熱效率。

     RTO 系統的爐膛設計要合理，保證廢氣在爐膛內有足夠的停留時間，使有機物能夠充分燃燒。一般廢氣在爐膛內的停留時間控制在 0.8  1.2 秒之間。同時，要設置合理的燃燒器，確保點火可靠和燃燒穩定，燃燒器的功率要根據廢氣的熱值和處理風量進行計算確定。

     要注重 RTO 系統的密封性設計，防止廢氣泄漏，降低處理效率和造成環境污染。此外，還應配備完善的溫度、壓力、流量等監測和控制系統，實時監控 RTO 系統的運行狀態，確保系統安全穩定運行。



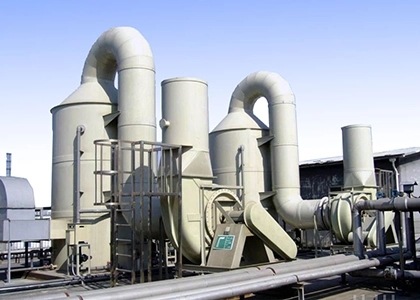

 （三）處理設備設計要求

1. 設備選型

     根據選定的廢氣處理工藝，選擇合適的處理設備。設備的性能參數要滿足設計要求，如處理風量、凈化效率、阻力損失等。例如，在選擇風機時，要根據廢氣處理系統的總風量和風壓要求，選擇合適型號和功率的風機，確保風機能夠在高效區運行，同時考慮風機的耐腐蝕性能，以適應涂料廢氣的環境。

     設備的材質要符合廢氣的性質和處理工藝的要求。對于腐蝕性較強的廢氣，處理設備的主體材質應選用不銹鋼或玻璃鋼等耐腐蝕材料；對于高溫工況下的設備，如 RTO 的爐體和換熱器等，要選用耐高溫的金屬材料或陶瓷材料。

2. 設備布置

     廢氣處理設備的布置要緊湊合理，充分考慮設備之間的連接和操作維護空間。例如，吸附裝置、催化燃燒裝置或 RTO 等主要處理設備應盡量靠近廢氣產生源，減少管道長度和阻力損失；同時，要預留足夠的設備檢修空間，方便設備的拆卸、維修和更換零部件。

     設備之間的管道連接要牢固密封，防止廢氣泄漏。對于高溫或腐蝕性廢氣管道，要采取相應的隔熱和防腐措施。此外，要在適當?shù)奈恢迷O(shè)置閥門、法蘭等連接件，方便設備的調試和維修時對系統進行隔離和控制。

 三、涂料廢氣處理鋪設施工的注意事項



 （一）施工準備階段

1. 技術交底

     在施工前，建設單位應組織設計單位、施工單位和監理單位等相關方進行技術交底會議。設計單位要詳細向施工單位介紹涂料廢氣處理工程的設計意圖、工藝流程、設備選型和安裝要求等關鍵技術要點，確保施工單位充分理解設計要求，避免施工過程中出現誤解和錯誤操作。

     施工單位要認真熟悉施工圖紙和技術文件，對施工過程中可能遇到的問題提前制定解決方案。同時，要對施工人員進行技術培訓，使其掌握廢氣處理系統施工的相關技術和質量標準，***別是對于一些***殊工藝和設備的安裝要求，要進行重點培訓和交底。

2. 施工現場勘查

     施工單位在進場前要對施工現場進行詳細的勘查，了解現場的地形地貌、地下管線分布、周邊環境等情況。檢查施工現場的道路是否暢通，便于施工設備和材料的運輸；核實施工現場的電源、水源等接入條件是否滿足施工要求，如不滿足，要及時與相關部門協調解決。

     根據施工現場的實際情況，合理規劃施工臨時設施的布局，如辦公區、生活區、材料堆放區和加工區等。材料堆放區要設置在交通便利、防潮防雨的地方，并做***材料的標識和防護工作，防止材料損壞和混淆。

3. 施工材料和設備的準備

     根據設計要求和施工進度計劃，提前采購施工所需的材料和設備。材料采購要嚴格把控質量關，確保所采購的材料符合設計要求和相關標準規范。例如，對于廢氣處理設備的主要原材料，如鋼材、活性炭、催化劑等，要有合格的質量證明文件，并進行必要的檢驗和試驗。

     對施工設備進行全面檢查和調試，確保設備性能******、運行正常。準備***施工所需的各種工具和機械設備，如電焊機、切割機、起重機、扳手等，并安排專人負責設備的維護保養，保證施工過程中設備的正常使用。



 （二）管道安裝施工注意事項

1. 管道預制

     在進行管道安裝前，盡量采用預制加工的方式，提高管道安裝的效率和質量。管道預制應在干凈的場地進行，避免雜物進入管道內部。根據施工圖紙和現場實際情況，對管道進行分段預制，預制***的管道要進行編號和標識，便于現場安裝時的對號入座。

     管道切割要采用合適的切割方法，如不銹鋼管道可采用氬弧焊切割或等離子切割，切割后的管口要進行打磨處理，去除毛刺和氧化層，保證管口的平整度和光潔度，避免在安裝過程中劃傷密封墊片或影響管道的連接質量。

2. 管道連接

     管道連接方式要根據管道材質、管徑和設計要求選擇。對于不銹鋼管道，常用的連接方式有焊接、法蘭連接和承插焊連接等；對于玻璃鋼管道，可采用粘接或法蘭連接。焊接作業要由持有相應資質證書的焊工進行操作，嚴格按照焊接工藝規程進行焊接，確保焊接質量。焊接完成后，要對焊縫進行外觀檢查和無損檢測，如射線探傷或超聲波探傷等，確保焊縫無裂紋、氣孔、夾渣等缺陷。

     法蘭連接時要選用合適的法蘭密封墊片，墊片的材質要根據管道內介質的性質和溫度壓力條件選擇。如對于常溫、低壓的空氣管道，可選用橡膠墊片；對于高溫、高壓或腐蝕性介質管道，可選用金屬墊片或聚四氟乙烯墊片等。法蘭螺栓要均勻擰緊，防止因受力不均導致法蘭密封失效。

3. 管道支吊架安裝

     管道支吊架的設置要合理，根據管道的直徑、重量、敷設方式和介質溫度等因素確定支吊架的形式、間距和位置。支吊架的制作要符合設計要求和相關標準規范，選用合適的鋼材和型鋼制作，保證支吊架的強度和剛度。

     支吊架安裝前要對管道的中心線和標高進行核對，確保支吊架的位置準確。安裝過程中要注意調整支吊架的水平度和垂直度，使管道安裝后能夠保持水平或垂直狀態，避免管道因自重或其他外力作用產生變形和位移。同時，對于有熱位移的管道，要設置相應的補償器和導向支架，保證管道在熱脹冷縮過程中能夠自由伸縮，防止管道破裂或損壞。



 （三）設備安裝施工注意事項

1. 設備基礎驗收

     在設備安裝前，要對設備基礎進行驗收。檢查基礎的尺寸、位置、標高和平整度是否符合設計要求，基礎的強度是否達到規定標準。對于***型設備基礎，還要進行預壓試驗，防止設備安裝后因基礎沉降不均勻?qū)е略O(shè)備傾斜或損壞。

     基礎表面要清理干凈，不得有油污、雜物和疏松的混凝土層。同時，要根據設備安裝的要求，在基礎上劃出設備的縱橫向中心線和安裝基準線，以便設備安裝時能夠準確就位。

2. 設備搬運和就位

     設備搬運過程中要注意保護設備的外觀和內部結構，避免碰撞和損壞。對于***型或重型設備，要使用合適的起重設備和搬運工具，如起重機、液壓叉車等，并制定詳細的搬運方案，確保搬運過程的安全。

     設備就位時要嚴格按照設計要求和安裝基準線進行操作，使設備的縱橫向中心線與基礎表面的中心線相吻合，設備的標高要符合設計規定。對于需要找平的設備，要使用墊鐵或斜墊鐵進行調整，使設備的水平度達到要求。例如，對于風機、水泵等運轉設備，其縱向和橫向水平度偏差不得超過 0.1mm/m。

3. 設備安裝固定

     設備安裝固定要牢固可靠，防止設備在運行過程中發生位移或振動。對于采用地腳螺栓固定的設備，地腳螺栓的規格、數量和安裝位置要符合設計要求和設備說明書的規定。地腳螺栓的安裝要垂直，不得有傾斜現象，螺栓的擰緊力矩要均勻一致，一般采用扭矩扳手進行擰緊操作。

     對于需要減震的設備，如風機、泵類等，要安裝減震器或減震墊。減震器的選型要根據設備的重量、轉速和振動***性等因素確定，安裝時要保證減震器的壓縮量均勻一致，且不得有變形或損壞現象。同時，要檢查設備的聯軸器或皮帶輪的同軸度和平行度，確保設備的傳動系統正常運行。



 （四）電氣及控制系統安裝施工注意事項

1. 電氣布線

     電氣布線要符合***家電氣安全規范和設計要求。電纜橋架的安裝要牢固整齊，橋架的水平度和垂直度偏差不得超過規定范圍。電纜敷設前要進行外觀檢查和***緣測試，確保電纜無破損、漏電等缺陷。敷設過程中要避免電纜過度彎曲和扭曲，電纜的彎曲半徑要符合規定要求。

     不同電壓等級和用途的電纜要分開敷設，避免相互干擾和影響。對于動力電纜和控制電纜，要采取隔離或屏蔽措施，防止電磁干擾。電纜的標識要清晰準確，標明電纜的編號、起點和終點、電壓等級等信息，便于日后的維護和管理。

2. 電氣設備安裝

     電氣設備的安裝要嚴格按照產品說明書和相關標準規范進行操作。配電柜、控制柜等設備的安裝位置要便于操作和維護，且要遠離潮濕、粉塵和腐蝕性氣體等惡劣環境。設備的接地要可靠******，接地電阻要符合設計要求，一般不超過 4Ω。

     對于電機等電氣設備，要檢查其接線是否正確牢固，電機的轉向是否符合要求。在電機試運行前，要手動盤車檢查電機的轉動靈活性，如有異常情況要及時排除故障。同時，要安裝過載保護裝置和短路保護裝置，確保電氣設備的安全運行。

3. 控制系統調試

     控制系統的調試要在電氣設備安裝完成且單機試運行合格后進行。調試前要對控制系統的硬件和軟件進行檢查和設置，確保系統的各項參數正確無誤。按照控制系統的功能要求，逐步進行調試操作，如對風機的風速調節、溫度控制、壓力控制等功能進行調試，檢查控制系統的響應速度、穩定性和準確性。

     在調試過程中，要密切關注系統的運行狀態和各項參數的變化情況，及時發現和解決問題。對于一些復雜的控制邏輯和連鎖保護功能，要進行多次模擬試驗，確保其在各種工況下都能可靠動作。同時，要對控制系統的操作界面進行***化和完善，使其操作簡便、直觀易懂，便于操作人員的日常使用和維護。



 （五）安全防護措施

1. 施工人員安全教育

     在施工前，要對全體施工人員進行安全教育培訓，提高施工人員的安全意識。培訓內容包括施工現場的安全規章制度、安全操作規程、高處作業安全知識、電氣安全知識、防火防爆知識以及應急逃生技能等。施工人員必須經過安全培訓合格后方可上崗作業。

     定期組織施工人員參加安全學習活動，及時傳達上級有關安全文件精神和安全事故案例分析，使施工人員時刻牢記安全***的原則，不斷增強自我保護意識和防范能力。

2. 施工現場安全防護設施設置

     在施工現場周圍設置圍擋或警示標志，將施工區域與非施工區域進行有效隔離，防止無關人員進入施工現場。對于高處作業區域，要設置牢固的防護欄桿和安全網，防護欄桿的高度不低于 1.2m，安全網要采用合格的產品，且安裝要牢固可靠。

     在電氣設備和線路周圍設置明顯的警示標志和防護欄，防止觸電事故的發生。對于施工現場的孔洞、溝槽等危險部位，要設置蓋板或防護圍欄，并設置警示標志，提醒施工人員注意安全。同時，要保證施工現場的照明充足，***別是在夜間施工時，要設置足夠的照明燈具，確保施工人員能夠看清周圍的環境和操作對象。

3. 防火防爆措施

     由于涂料廢氣具有一定的可燃性和爆炸危險性，在施工過程中要采取嚴格的防火防爆措施。施工現場嚴禁吸煙和使用明火作業，如需進行明火作業時，必須辦理動火許可證，并采取相應的防火措施。例如，在明火作業前要清理周圍的易燃物
